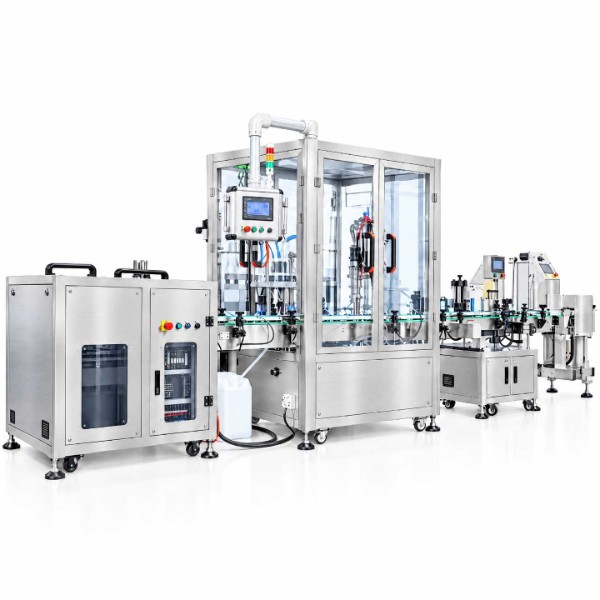

翼尚理瓶-灌装-贴标联线由 箱式理瓶机、全自动双头陶瓷泵灌装旋盖一体机、全自动贴标机 组成，适用于电子烟油、精油等液体灌装。整体生产能力 40-60瓶/分钟，整线灌装精度 ±0.2%，压缩空气 0.6-0.8mpa，整体占地面积约15㎡，输送带离地高度 800-850mm，用电总功率 8.35KW 220V 50HZ。生产线尺寸规格 L5600mmW2080mmH1800mm。设备采用陶瓷泵、信捷控制系统、亚德客气动元件、日本松下/德国SICK传感器等配置，实现理瓶、灌装、放盖、内塞检测、旋盖、出料、贴标全自动化，符合GMP生产规范，可单机或整线使用，支持非标定制。
产品概述
翼尚理瓶-灌装-贴标联线是东莞市翼尚机械设备有限公司面向电子烟油、精油等液体灌装需求推出的自动化灌装生产线。该生产线由 箱式理瓶机 → 全自动双头陶瓷泵灌装旋盖一体机 → 全自动贴标机 组成，实现从理瓶、灌装、放盖、内塞检测、旋盖、出料、贴标的全自动化生产。设备主要材料采用不锈钢和铝合金，符合GMP生产规范，整体结构牢固，美观大方。整机全自动化，实现无人操作，机器操作简单，容易上手，调试方便。本机配置高精准的陶瓷泵，保证灌装精度的稳定性。可单机操作，也可配合整条线使用（对接贴标机实现灌装后自动贴标），可按要求特别定制。
工艺流程
箱式理瓶机 → 全自动双头陶瓷泵灌装旋盖一体机（包含：双头液体灌装 → 震动盘理瓶盖、内塞检测、放盖入瓶内 → 双头旋盖 → 出料） → 全自动贴标机。
技术参数（整线）
| 项目 | 参数 |
|---|---|
| 产品规格/物料 | 圆瓶 |
| 整体生产能力 | 40-60瓶/分钟 |
| 灌装精度 | ±0.2% |
| 压缩空气大小 | 0.6-0.8mpa |
| 整体占地面积 | 约15㎡ |
| 输送带离地高度 | 800-850mm |
| 用电总功率 | 8.35KW 220V 50HZ |
| 生产线尺寸规格 | L5600mmW2080mmH1800mm |
设备配置参数
设备工作原理及特点
理瓶机的工作原理是转盘带动产品旋转，产品在理瓶拨板波动下进入转盘模穴，通过底部导向件，将瓶子正反面排列分离方向一致，产品沿理瓶机的理瓶槽有序导出。本设备适用于圆瓶的自动理瓶，如连接到贴标机、灌装机、旋盖机的输送带，自动送瓶，对产品的投放与收集、整理，减轻劳动强度，提高效率；结构相对简单，稳定可靠。
设备性能参数
| 项目 | 参数 |
|---|---|
| 适用产品 | 圆瓶 |
| 直径 | φ20mm～φ50mm |
| 高度 | 20mm～100mm |
| 重量 | 350kg |
| 瓶子输送速度 | 30~70瓶/分钟 |
| 频率 | 50HZ |
| 电压 | 220V |
| 功率 | 1000W |
| 设备外形尺寸（长×宽×高） | 1700×1120×1050mm |
设备工作原理及特点
全自动灌装机的核心工作原理是：将瓶子通过输送线送到转盘的模具里面，转盘作等分旋转为双工位，瓶正反检测，双头陶瓷泵灌装，灌装完成后上瓶盖（内塞检测），旋盖和自动下料；盖子供选用振动盘供双料道，盖子取料时，盖子通过二次定位模具和PPU配合，夹持气缸将盖子取料搬运放到转盘瓶口上（无内塞检测无自动踢出），传感器检测盖子有无，信号反馈判定，如无盖情况下设备暂停，报警提醒功能响起，提醒人工补料；补完料启动后，旋盘旋转下一工位，进行旋盖，完成旋盖后，下一个工位自动把灌装旋盖好的瓶子排出来，整个设备灌装流程完成。本设备针对于液体灌装旋盖，全自动完成送瓶、液体灌装、放盖、检测、旋盖和出料集成的一体灌装旋盖机。设备主要材料采用不锈钢和铝合金，符合GMP生产规范，整体结构牢固，美观大方。整机全自动化，实现无人操作，机器操作简单，容易上手，调试方便。本机配置高精准的陶瓷泵，保证灌装精度的稳定性。可单机操作，也可配合整条线使用（对接贴标机实现灌装后自动贴标）。可按要求特别定制。
设备性能参数
| 项目 | 参数 |
|---|---|
| 适用产品 | 烟油、精油灌装等 |
| 适用盖子 | 塑料圆盖、平头盖、鸭嘴盖等 |
| 适用瓶子尺寸 | 20-70mm |
| 封口高度 | 40-120mm |
| 封口直径 | 20-50mm |
| 生产速度 | 约40-60瓶/分钟 |
| 灌装范围 | 2ml-60ml |
| 灌装精度 | 0.5% |
| 频率 | 50Hz |
| 电压 | AC220V |
| 气压 | 0.4-0.6MPa |
| 功率 | 5KW |
| 重量 | 约500kg |
| 设备外形尺寸 | 2080×1750×1800mm（大约，具体根据实际图纸为准） |
设备简介
设备适用于圆形产品的单张标签、双标、定点定位贴标功能，可贴半周、整周；
适用于圆形产品形状贴标，设备自动实现流水线感应贴标，可对接生产线配套使用；
标签传感器自动完成标签识别，可设定单张，多张贴标模式；
贴标速度与产品旋转速度智能配速，操作简单；
一键启动停止功能，贴标位置智能调节；
设备具备缺标签报警功能，具备贴标计数功能。
设备特点
采用智能匹配速度滚贴方式，一键设定速度快慢调节，操作更方便，对操作人员的技术要求更低；
滚压标签采用软性硅胶材质，让标签粘合更牢固，同时对产品无损伤；
采用日本进口PLC、德国标签传感器，设备在运行过程中的稳定性更高；
全机身不锈钢设计、外观更美观，占地空间更小，使用更简便；
绕标签采用全新设计，傻瓜式操作，牵引机构的操作更为人性化。
标签制作要求
卷筒标签在贴标机上工作的整个过程，包括标签的输送，定位，出标，贴敷及底纸的复卷，要顺利的完成贴标过程，对整体标签有以下要求：
| 标签说明 | 描述 |
|---|---|
| 标签材质 | 标签材质由客户自定义、标签底纸应为格拉辛底纸，无切伤痕迹 |
| 标签间距 | 3-4mm±0.2mm |
| 表面材料基本克重 | 78g/m² 正负10% |
| 厚度 | 0.064mm 正负10% |
| 底纸基础克重 | 61g/m² 正负10% |
| 抗拉伸力 | 机器方向：16kg/25mm |
| 抗撕裂度 | 机器方向：25克/张 |
电子烟油灌装生产线示意图
尺寸规格：L5600mmW2080mmH1800mm
应用行业
翼尚理瓶-灌装-贴标联线适用于电子烟油、精油等液体灌装，也可用于食品、日化、医药等行业的小瓶液体自动灌装、旋盖、贴标。适用于电子烟、日化、医药、食品等行业的小瓶液体包装。
联动与定制
理瓶-灌装-贴标联线可整线使用，也可单机操作。可对接贴标机实现灌装后自动贴标，也可与装盒机、装箱机等联动，组成从灌装到装盒、装箱的完整包装生产线。翼尚提供非标定制服务，可根据物料特性、瓶型规格、产能需求和车间布局设计方案。
常见问题（FAQ）
理瓶-灌装-贴标联线的整体生产能力是多少？
整体生产能力为40-60瓶/分钟。
整线灌装精度是多少？
整线灌装精度为±0.2%；其中双头陶瓷泵灌装旋盖一体机灌装精度为0.5%。
联线由哪些设备组成？
由箱式理瓶机、全自动双头陶瓷泵灌装旋盖一体机、全自动贴标机组成。
适用于哪些物料？
适用于电子烟油、精油等液体灌装。
灌装范围是多少？
灌装范围为2ml-60ml。
联线整体占地面积和生产线尺寸是多少？
整体占地面积约15㎡；生产线示意图尺寸规格为L5600mmW2080mmH1800mm。
设备采用什么控制系统？
采用信捷控制器、信捷触摸屏、陶瓷泵、亚德客气动元件、日本松下/德国SICK传感器等配置。
是否支持非标定制？
翼尚提供非标定制服务，可根据物料特性、瓶型规格、产能需求和车间布局设计方案。
是否提供安装调试和培训？
翼尚提供上门安装调试、操作培训、工艺参数优化及终身维护服务。
